Détails sur le produit:
|
| Style courant: | Rail | Envergure: | 50M |
|---|---|---|---|
| vitesse de voyage de grue: | 5m/min | Moment de levage évalué: | 500kn |
| Couleur: | Adapté aux besoins du client | Type de bride: | Câble métallique |
| Commutateur limité: | Incluez | La tension abaissent la fonction de protection: | Incluez |
| Garantie: | 2 ans | Lieu d'origine: | Henan, Chine |
| Alimentation d'énergie: | 380v 3phase ou adapté aux besoins du client | Certification: | ISO9001: 2000, CE |
| Surligner: | 5m/Min Travel Launching Crane,Grue de lancement de pont en route,Grue de lancement de câble métallique de ccc |
||
le *There sont de divers genres de portiques de lancement disponibles, le choix dont dépend de la géométrie de l'ordre de site et de construction adopté par le concepteur.
grue courante de lanceur de rail de construction de pont en route
Description de produit
La capacité : 60-200ton
L'envergure : 20-50m
Mode de contrôle : Contrôle pendant, à télécommande et de cabine.
La grue de lancement de pont est utilisée pour ériger la poutre en béton contrainte d'avance avec l'envergure 50m et 51m. L'ensemble de la poutre adopte l'assortiment de souche fondu d'avance qui s'est réuni sur le site, la poutre est mis sur les piliers simplement et fermement alors combiné envergure par l'envergure. Le poids maximum du segment contraint d'avance ne devrait pas dépasser 130/140t. La méthode de construction de grue de lancement de pont est accrocher segmentaire et alors la construction tendant après les brins en acier sont filetées. La structure de la grue se compose principalement : système de contrôle électrique automatique, mécanisme d'opération de camion, chariot de levage, excellente dureté de la structure métallique comme portance.
Avantages de produit
la grue à télécommande de lanceur de boîte de grue concrète de lanceur est employée souvent dans le port et le transport ferroviaire de cargaison. C'est une machine de levage de haute qualité avec l'excellente structure, l'opération stable, le coût de maintenance sûr et fiable, bas et facile à commander. Machine de scories.
1. Opération horizontale débarquant la poutre en place en même temps ;
2. Approprié à la construction du pont (incurvé) incliné ;
3. transport, installation et retrait légers, commodes et rapides ;
4. travail sûr et fiable, petit débattement en porte-à-faux longitudinal ;
5. Les jambes ne sont pas débarquées sur la plate-forme de pont quand déplacement longitudinal, réduisant la pression sur la plate-forme de poutre/pont.
Avis d'enquête ! ! !
Si vous voulez vou'enquérir au sujet de notre grue de portique de lancement de poutre, confirmez svp avec nous les détails en tant que ci-dessous. Alors nous vous citerons un prix approprié plus rapidement.
1. Capacité d'ascenseur ?
2. envergure ?
3. taille d'ascenseur ?
4. alimentation d'énergie dans vos gens du pays ?
5. le port le plus proche ?
6. Quelles un peu marchandises cette grue soulèvera-t-elle ?
Envoyez-vos besoins spéciaux nous !
| Envergure | 50m | 40m | 30m | ||||
| Type | QJ200/50 | QJ180/50 | QJ160/50 | QJ140/40 | QJ120/40 | QJ100/30 | QJ80/30 |
| Capacité évaluée | 200t | 180t | 160t | 140t | 120t | 100t | 60t |
| Envergure de pont | 30-50m | 20-40m | 20-30m | ||||
| Pente maximale | Pente longitudinale <5> | ||||||
| Vitesse de levage | 0.41m/min | 0.45m/min | 0.5m/min | 0.56m/min | 0.65m/min | 0.75m/min | 0.9m/min |
| Vitesse longitudinale de chariot | 3m/min | ||||||
| Vitesse croisée de chariot | 3m/min | ||||||
| Vitesse longitudinale de glissière de grue | 3m/min | ||||||
| Vitesse de voyage croisée de côté de grue | 3m/min | ||||||
| Angle incliné adaptatif de pont | 0~45° | ||||||
| Rayon incurvé adaptatif de pont | 400m | 300m | 200m | ||||
Dessin schématique
Pièces de grue
Emballage et livraison
Chaque produit sera examiné avant expédition.
 |
 |
|

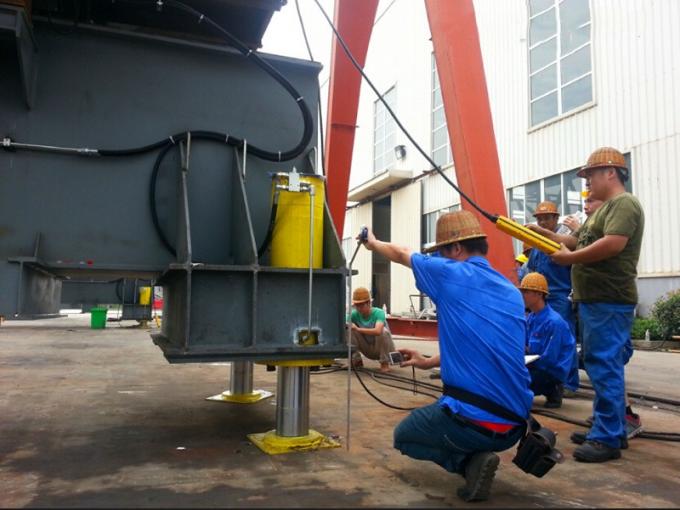

Le réglage de la hauteur experiment1 de jambe |

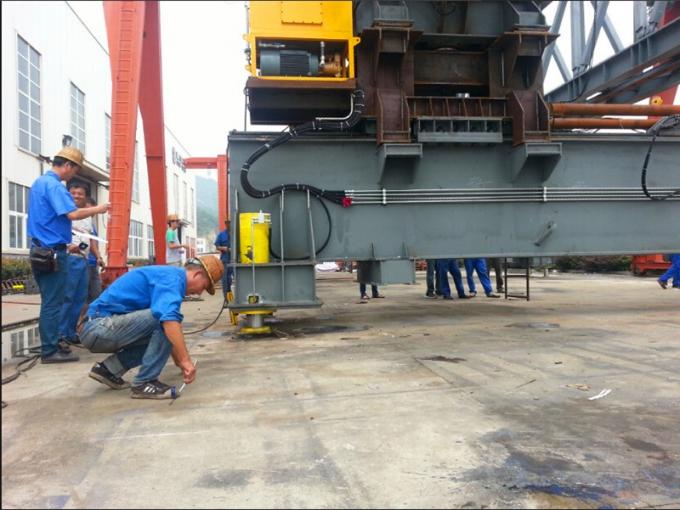

Le réglage de la hauteur experiment2 de jambe |
|
 |
 |
 |
Dans l'essai de marche de jambe |

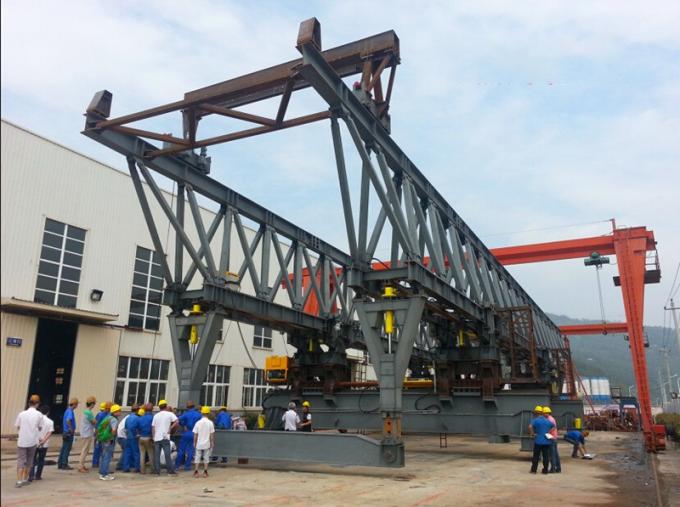

Essai transversal de poutre principale |

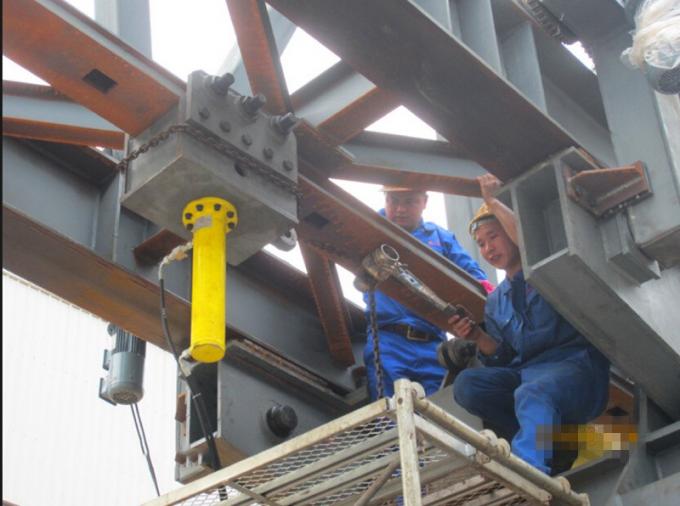

Essai à verrouillage automatique de mécanisme |
Emballage :
1. Des pièces électriques de la grue de lancement de poutre de lanceur de grue de portique de poutre de pont de 300 tonnes sont emballées par la caisse de haute qualité de contreplaqué, pour réduire la déformation dans le transport ;
2. des poutres principales, les poutres d'extrémité et le treuil électrique de la grue de lancement de poutre de lanceur de grue de portique de poutre de pont de 300 tonnes sont emballés par le tissu tissé en plastique. Il peut réduire l'abrasion quand transport.
La livraison :
1. Si la taille de la grue entière conviennent au navire porte-conteneurs, habituellement par le conteneur ;
2. Si la taille est trop grande, habituellement par bateau en vrac ou par le conteneur après troncation ;
3. Des manières de transport sont basées sur réduire le coût pour vous et gardent la représentation de grue !
